大阪ステーションシティ　ノースゲートビルディング

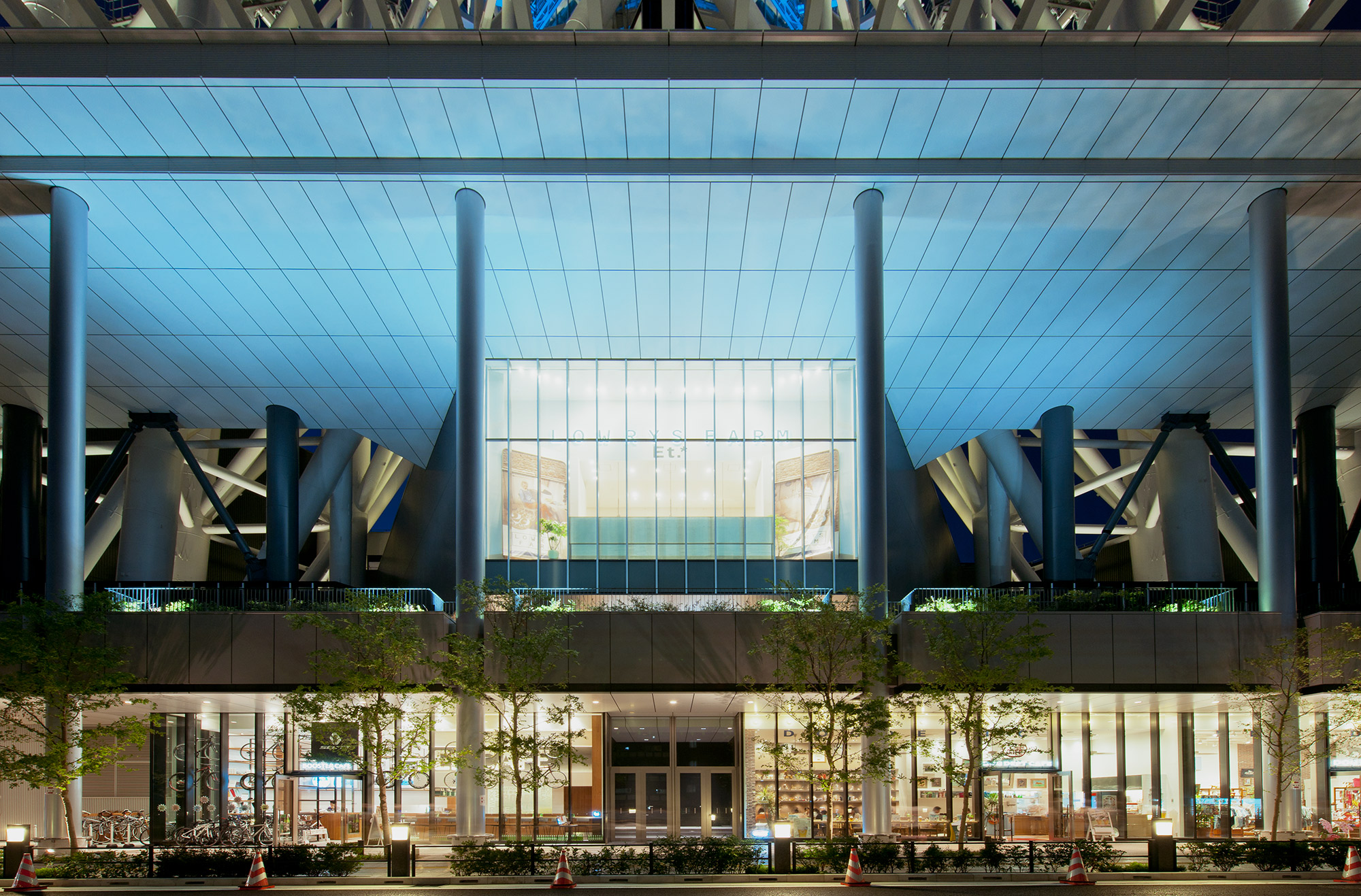

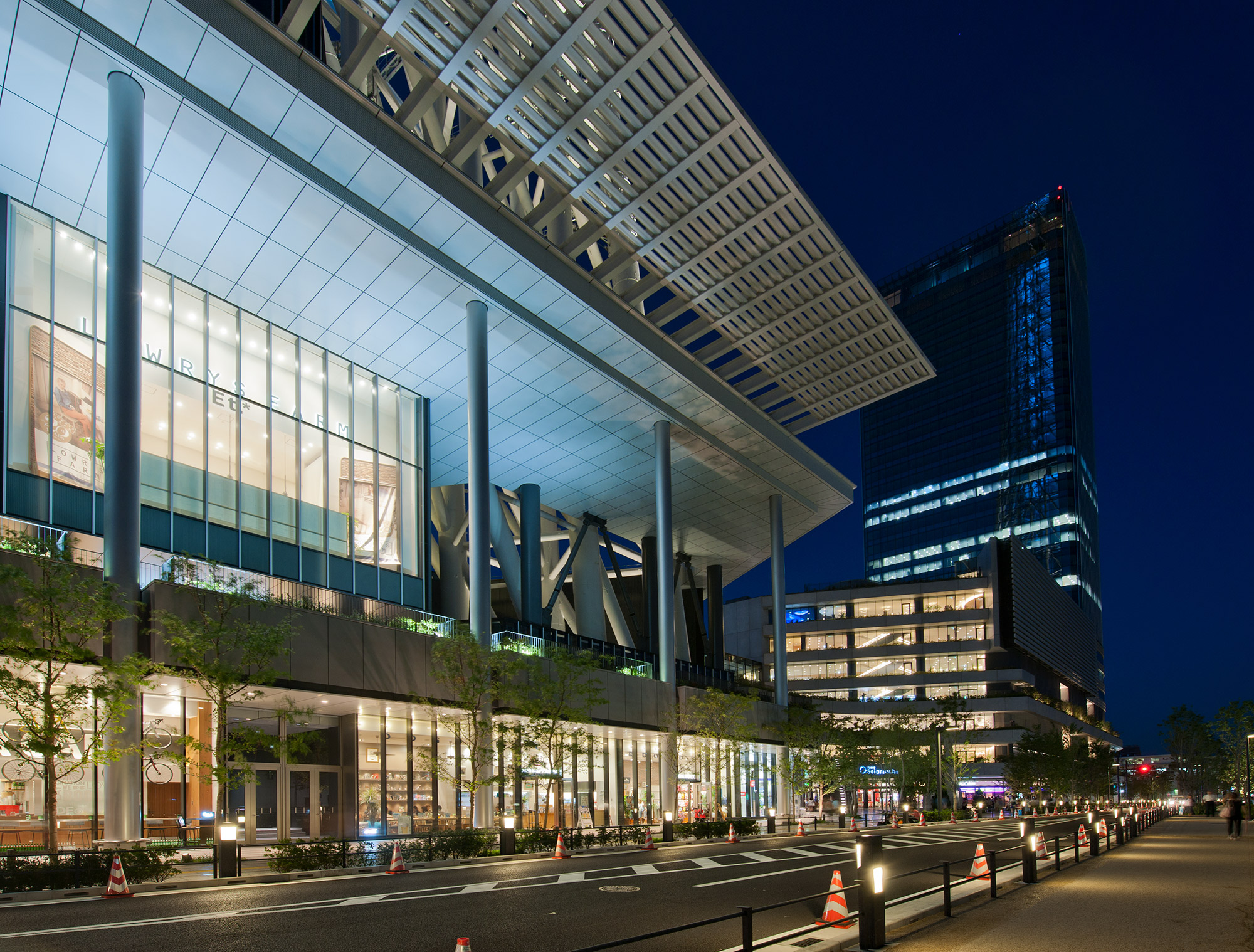

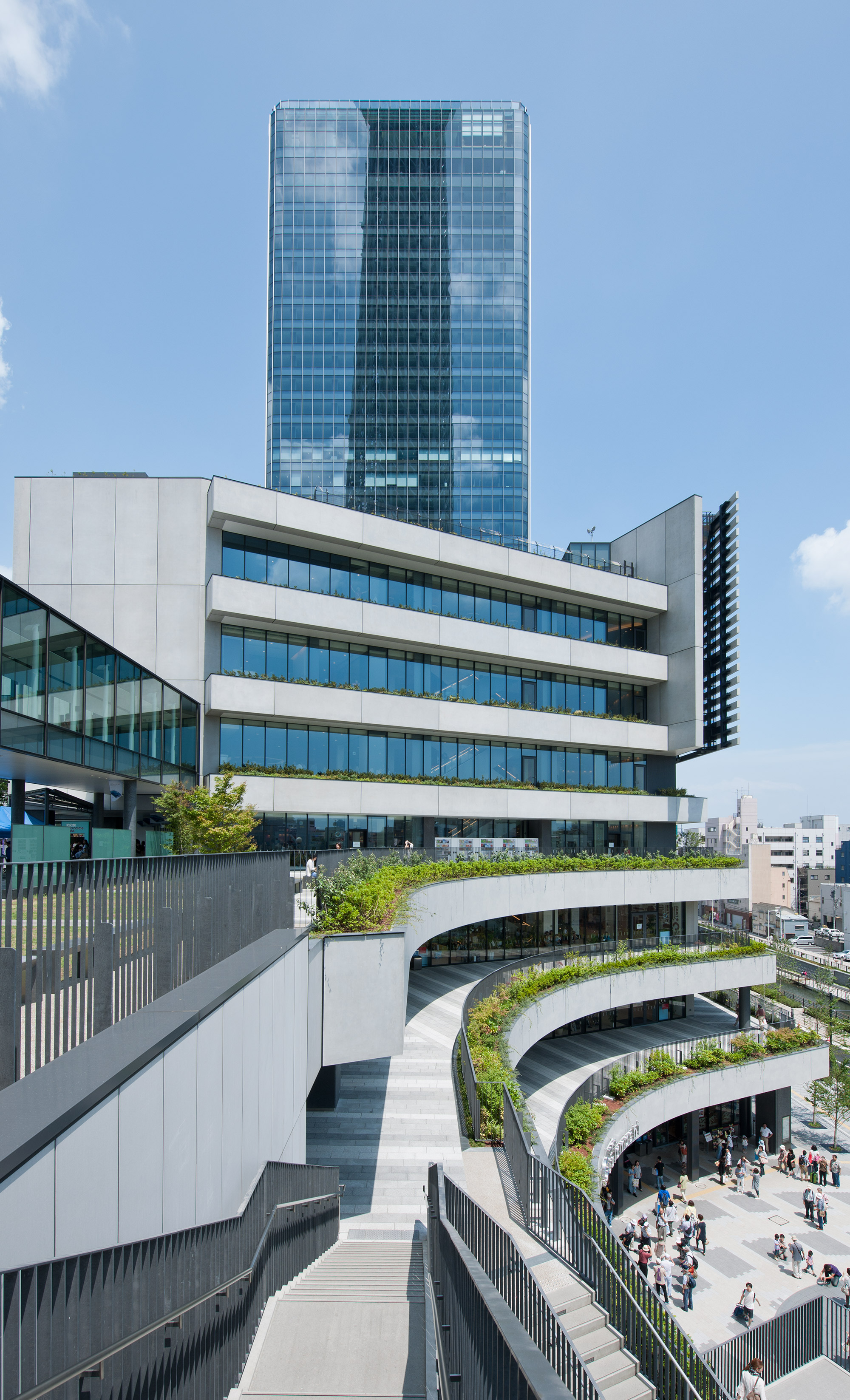

施工例写真

大阪ステーションシティ　ノースゲートビルディング

  • 大阪ステーションシティ　ノースゲートビルディング
  • 大阪ステーションシティ　ノースゲートビルディング
  • 大阪ステーションシティ　ノースゲートビルディング
  • 大阪ステーションシティ　ノースゲートビルディング
  • 大阪ステーションシティ　ノースゲートビルディング
  • 大阪ステーションシティ　ノースゲートビルディング
  • 大阪ステーションシティ　ノースゲートビルディング

概要

所在地 大阪府大阪市北区梅田3丁目125-2
用途 交通・通信施設
物件概要
設計：
西日本旅客鉄道株式会社一級建築士事務所
施工：
大阪駅新北ビル（仮称）新築工事特定建設工事共同企業体【大林組、大鉄工業、竹中工務店、錢高組、淺沼組】
延床面積：
392、518.62m²
規模：
地上28階・地下3階・塔屋2階
構造：
S造(一部SRC造)
工期（竣工年）：
2011
竣工月：
5
商品性能・仕様
商品名：
オーダーカーテンウォール　(SR-IL II)
構法パターン：
ユニット（インターロック）
建具意匠：
(外観)グリット
外観意匠：
(ファサードイメージ)全面ガラス
耐風圧性：
+3345N/m²、-4100N/m²（S-4）
気密性：
0.2m³/h・m²（100Pa）（FIX部）
水密性：
FIX部：2350Pa（中央値）

図面

※図面をクリックすると、PDFデータがダウンロードできます。
