丸の内トラストタワー N館
▶

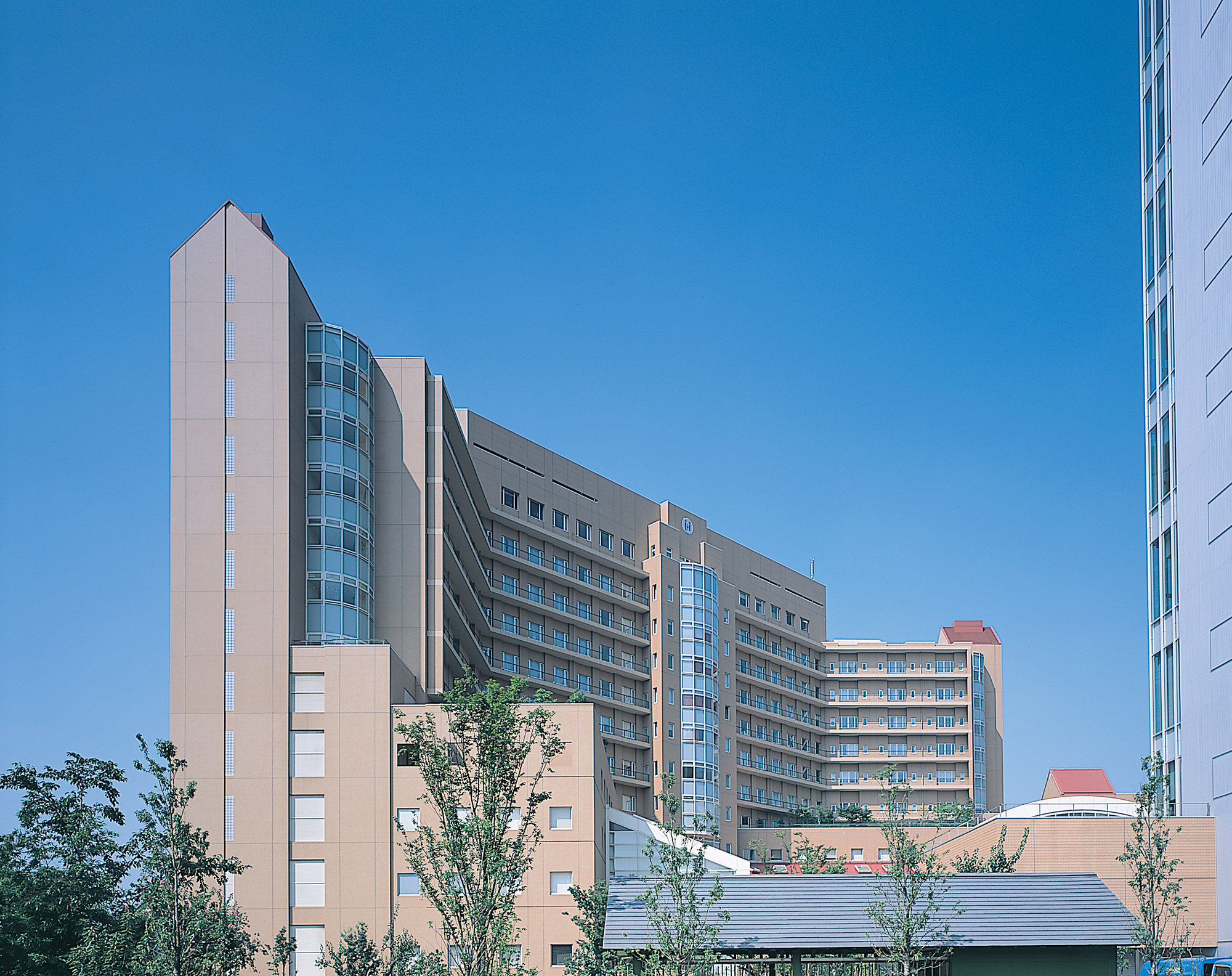

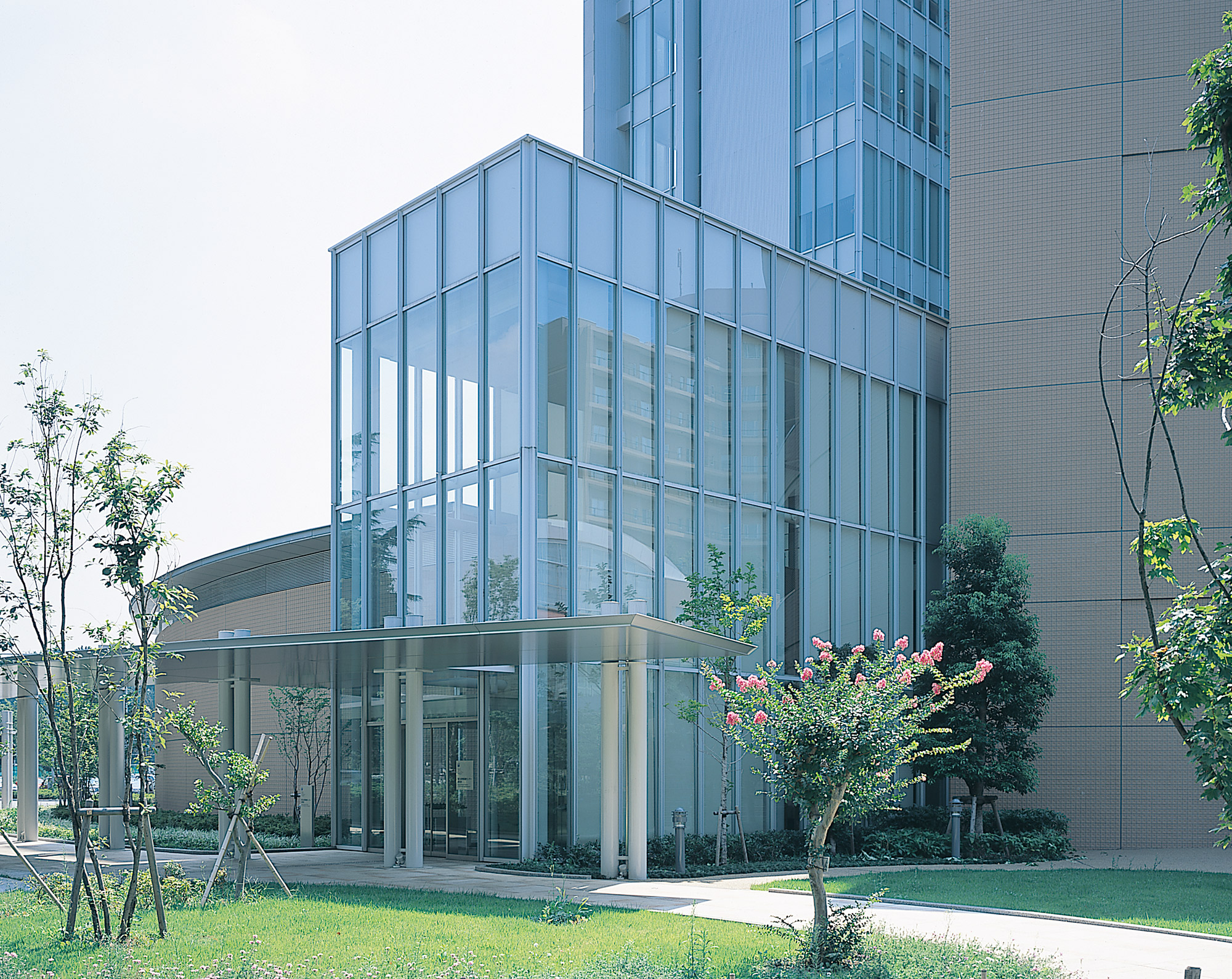

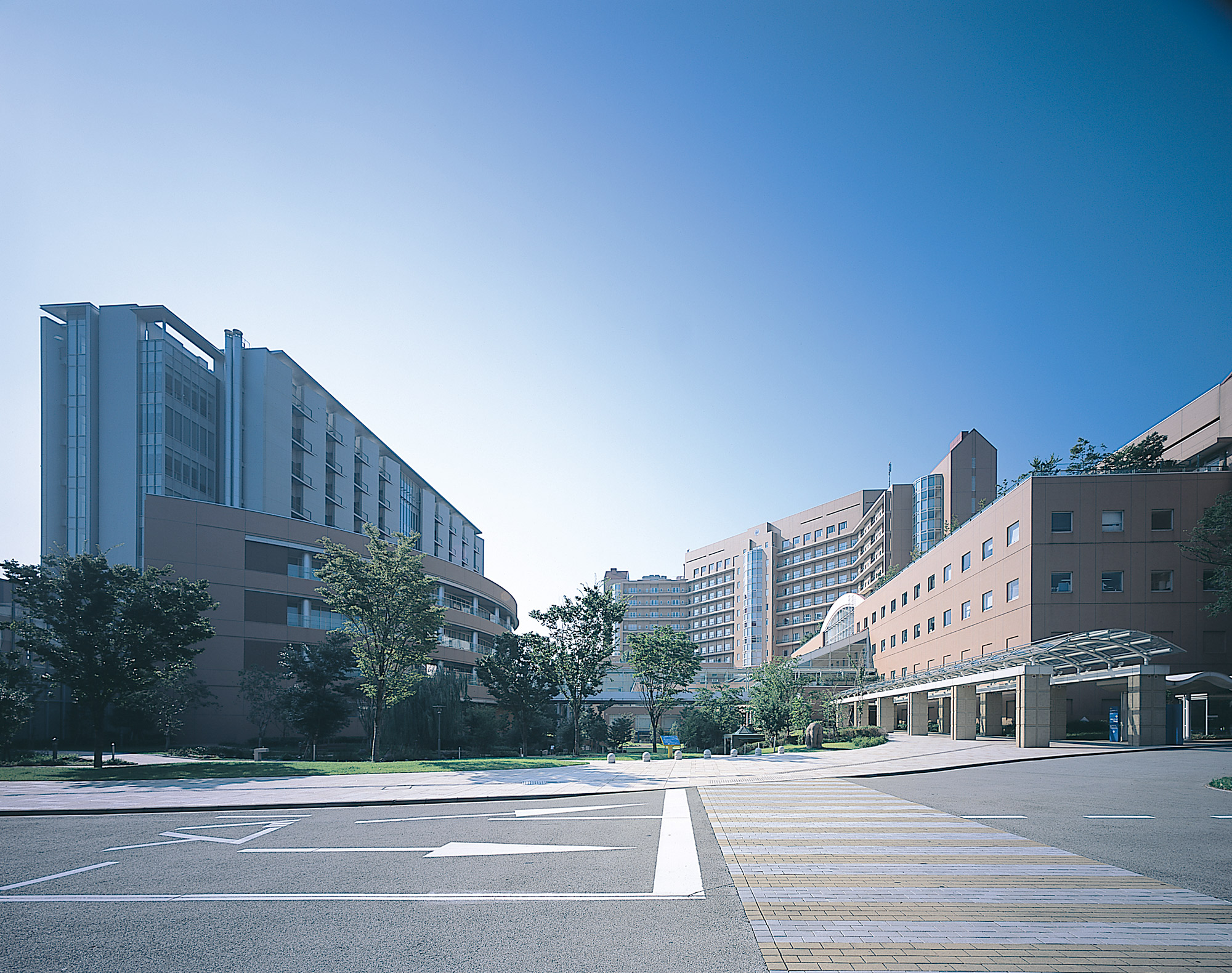

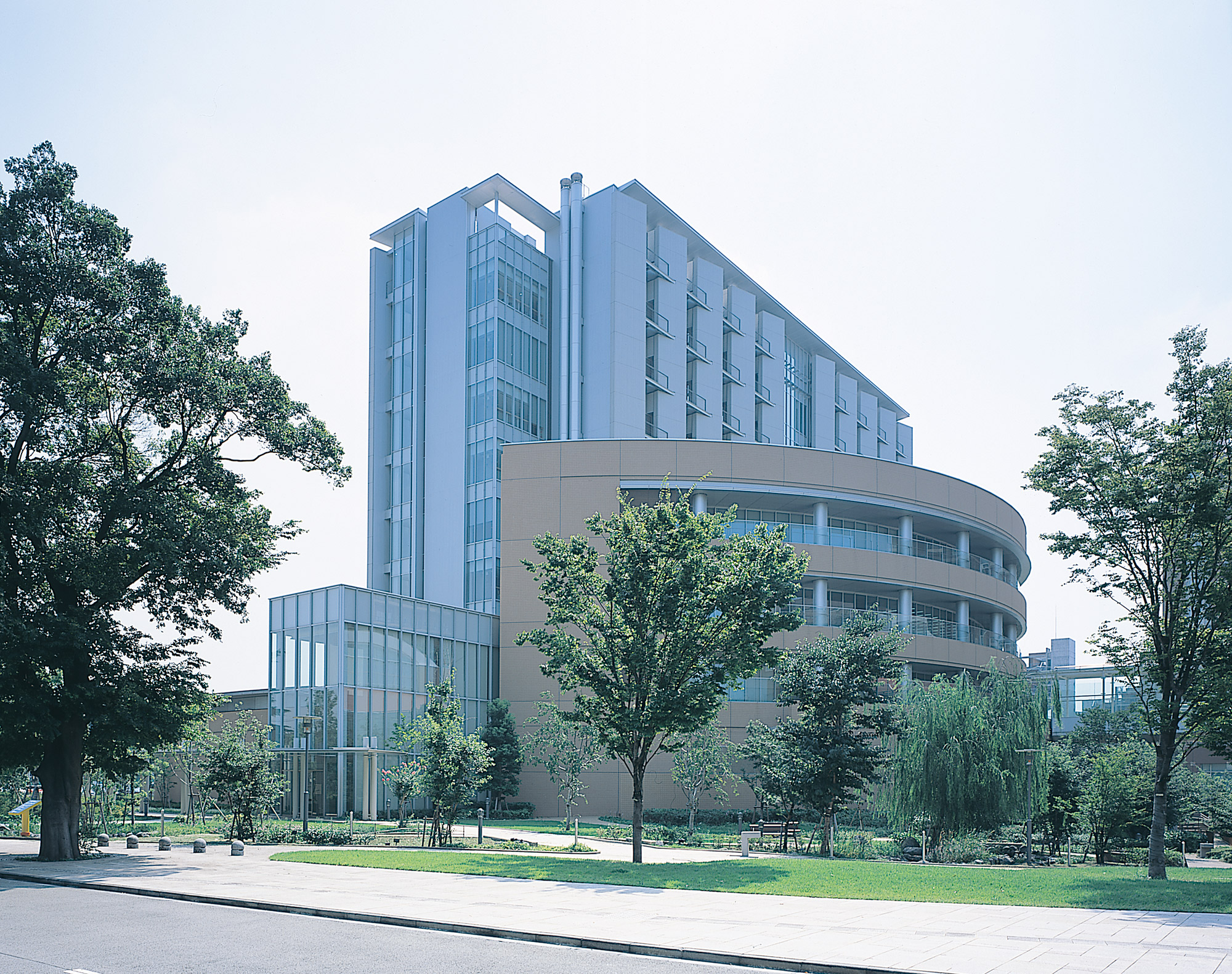

施工例写真
▶
概要
▶
図面
施工例写真
概要
所在地
東京都千代田区丸の内1-8-1
用途
オフィス
物件概要
意匠・構造設計・監理:
森トラスト一級建築士事務所、安井建築設計事務所
実施設計・監理協力:
KAJIMA DESIGN
施工:
鹿島建設(株)
延床面積:
65,243.54m²
規模:
地上19階・地下3階・塔屋2階
構造:
S造・SRC造
工期(竣工年):
2003
竣工月:
9
商品性能・仕様
商品名:
オーダーカーテンウォール
構法パターン:
ユニット(等圧工法)
外観意匠:
(ファサードイメージ)縦強調
耐風圧性:
+2.61kPa -3.09kPa
気密性:
FIX部:0.03m³/m²h 可動部:0.5m³/m²h
水密性:
FIX部:1.31kPa(平均値) 可動部:1.0kPa(平均値)
遮音性:
開口部を含めた総合平均透過損失がガラスの遮音性以上
開口部が無い場合は、総合平均透過損失が35dB以上
図面
※図面をクリックすると、PDFデータがダウンロードできます。
